DC Link Monitor

Geladene Energiespeicher stellen eine Gefahrenquelle dar. Die hier vorgestellte Familie an Überwachungsmonitoren bietet eine Möglichkeit, im Verbund mit anderen Maßnahmen die von Zwischenkreisen ausgehende Gefahr zusätzlich beurteilen zu können.

Unsere Monitore sind ausgeführt in komplett geschlossenen Kunststoffboxen ohne berührbare metallische Teile. Sie benötigen keine Batterien oder sonstige Hilfsnetzteile. Ihre Versorgung erfolgt direkt aus dem Zwischenkreis. Die geringe dabei entstehende Verlustwärme wird elektrisch isoliert durch das Kunststoffgehäuse abgeführt. Die hochspannungsfesten Kabel sind im Gehäuse über eine DC Sicherung verdrahtet. Damit wird der Gefahr extremer Zerstörung bei einem internen Defekt entgegengewirkt.

Jeder Monitor stellt DC Spannungen über drei Arten dar:

  1. Analoges Anzeigeinstrument mit Sonderskala. 0V …150V direkt angezeigt, darüber ein roter Balken bis zum Endanschlag.
  2. Oberhalb von ca 24VDC blinken zwei rote LED Balken abwechselnd.
  3. Unterhalb von ca 20VDC erlischt das rote Blinken und geht über in grünes Dauerlicht.

Das Blinken – also Gefahr- ist über größere Entfernung gut zu erkennen.
Beobachtet man einen Monitor während des Entladens eines Prüflings, dann lässt folgender Ablauf einen korrekten Entladevorgang nachvollziehen:

  1. Der Zeiger des analogen Anzeigeinstrumentes bewegt sich nach unten
  2. Das rote Blinken erlischt
  3. Das grüne Dauerlicht erscheint bis der Zwischenkreis Spannungen unter 15VDC erreicht hat.

Warnhinweis: Ein defekter DC Link Monitor kann einen entladenen Energiespeicher vortäuschen. Ein Monitor kann alleine keinen sicheren Personenschutz signalisieren.

Wir empfehlen den Einsatz redundanter Überwachungseinheiten, die über unterschiedliche Schnittstellen den Zwischenkreis kontaktieren. Bei Verwendung von zwei DC Link Monitoren müssen diese sich bei Entladung immer ähnlich verhalten. Bitte beachten Sie die Bedienungsanleitung.



DLM1700

Der DC Link Monitor DLM1700 ist geeignet für dauerhafte Zwischenkreisspannungen bis 1700VDC. Er funktioniert auch bei verpolt angeschlossenen DC Leitungen.

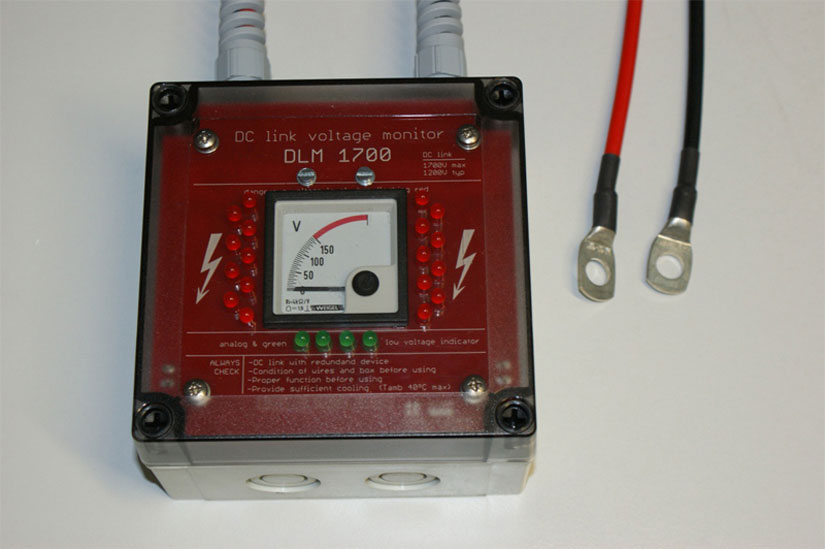

DC Link Monitor DLM1700

DC Link Monitor DLM1700



Lieferumfang:

DLM1700

Preis erfragen: angebot[at]ib-billmann[dot]de

Für weitere Information steht Ihnen hier zum Download zur Verfügung:

Anleitung



DLM6500

Der DC Link Monitor DLM6500 ist geeignet für dauerhafte Zwischenkreisspannungen von 6500VDC. Er funktioniert auch bei verpolt angeschlossenen DC Leitungen und zeigt die Verpolung durch eine zusätzliche LED an.

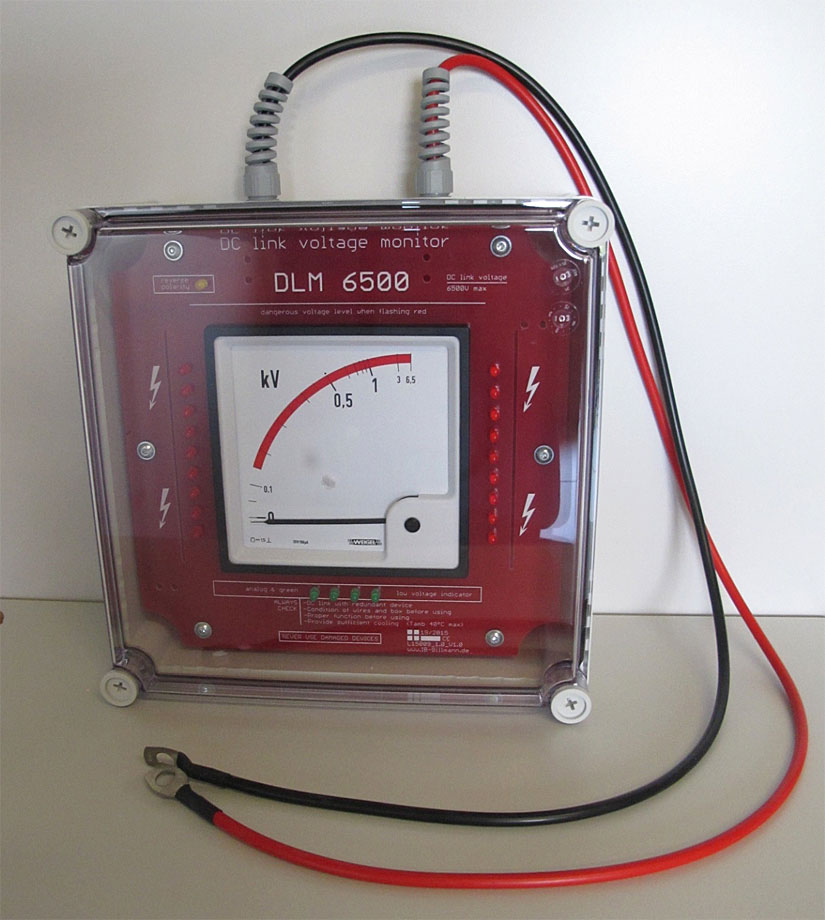

DC Link Monitor DLM6500

DC Link Monitor DLM6500



Lieferumfang:

DLM6500

Für weitere Information kontaktieren Sie uns bitte

contact[at]ib-billmann[dot]de
