IGBT Treiber

Wir entwickeln IGBT- und MOSFET Treiber seit 1989. Unsere Schaltungen steuern IGBTs von Schutzkleinspannung bis zu 6,5kV. Unsere Handschrift findet sich in unzähligen Treibern für die Industrie und Windenergie wieder. Seit 2006 laufen moderne HGÜ Anlagen mit der Grundidee unserer Treiber-Philosophie „keep it simple“. Manche unserer Treiberschaltungen werden in militärischen Spezialanwendungen verwendet.

Glimmfreie Hilfsenergieübertragung und störsichere Signalverarbeitung bilden die Basis unseres Arbeitens. Reduzierung der Schaltverluste und sicheres Abschalten in Überlastfällen setzen wir nach Ihren Anforderungen in Hardware um.

Wir sind offen für digitale Ansätze, sehen zum Stand 2013 aber deutliche Vorteile unserer Strategien, wenn eine Bewertung nach Zuverlässigkeit, Kostendruck und Störsicherheit stattfindet.

Unsere Treiber kommandieren planare und Trench IGBT Strukturen. Wir verfügen über Lösungen für rückwärts leitfähige IGBTs, JFETs und Parallelschaltung von IGBT Modulen.

Wir bieten eine einkanalige 6,5kV Plattform für Hochleistungs-Applikationen an. Auf dieser Basis können wir, auf Ihre Anwendung zugeschnitten, die für sie optimale Lösung aufsetzen.

Für Halbbrücken Anwendungen bieten wir passende optische Adapter an, die Verriegelung, Totzeitbildung und Fehlermanagement in Hardware bereitstellen.

Unserer Familie von IGBT Treibern basiert auf einer Plattform für 6,5kV IGBT. Als Herausforderungen in diesem Marktsegment sehen wir kostengünstige, glimmfreie Hilfsenergieversorgung, höchste Störsicherheit und kompakte Bauweise an.

6.5kV Plattform & 4.5kV Plattform

Unsere Basis kann sehr einfach herunterskaliert werden und eignet sich dann zum Einsatz in 6,5kV, 4,5kV, 3,3kV und 2,5kV Applikationen. Die 6,5kV Version bietet über 60mm Kriechweg. Der Kriechweg verkürzt sich innerhalb der Familie auf 40mm, um die Gesamtbaugröße des Treibers mit Hilfsenergieversorgung klein zu halten.

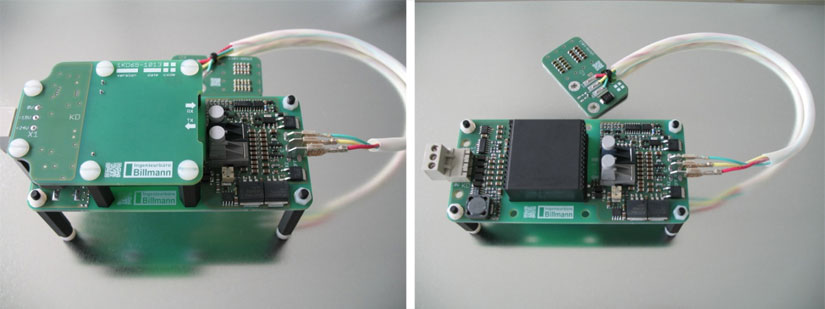

Durch Teilung der Leiterplatten werden temperaturempfindliche Komponenten (Lichtwellenleiter, Logik) räumlich vom IGBT weg verlagert. Gatewiderstände und Gatebeschaltung verbleiben unmittelbar am IGBT. Wir testen mit Kabellängen von bis zu 500mm Abstand zwischen IGBT und Treiberlogik. Treiber Front-Ends sind verfügbar für IHM Module und Presspacks.

Die Basisversion ist kostenoptimiert und bietet nur Grundfunktionalität.

Wir verfügen außerdem über eine komplexere Treibereinheit, die durch mehrstufiges Schalten Ausschaltverluste und transiente Abschaltüberspannungen optimiert. Active Clamping ist aktivierbar.

Unsere Treiber bieten kundenseitig konfigurierbare Optionen. Kurzimpulsunterdrückung, Fehlermanagement und Gatewiderstände sind nachträglich vom Kunden veränderbar.

Unsere Plattformen versetzen Sie in die Lage Ihre Hochvolt IGBT Applikation schnell in Betrieb zu nehmen. Wir liefern Ihnen Treiber und leisten Beratung, damit Sie die optimale Konfiguration auswählen können. Für Stückzahlen bis zu einigen hundert Kanälen pro Jahr beliefern wir Sie mit 100% getesteten Baugruppen.

Wir sehen uns zunächst als Hardware Lieferant, sind aber –im Gegensatz zu vielen Mitbewerbern- auch daran interessiert für große Stückzahlen unser Design an Sie zu übertragen. Kunden die vertraut sind mit Leiterplattenfertigung im HV-Bereich erhalten damit eine für ihre Anwendung optimierte Treiberschaltung und können die Wertschöpfungskette durchgängiger nutzen. Die Integration unserer Topologie in Ihre bestehenden Leiterplatten ermöglicht eine noch höhere Kompaktheit Ihrer Applikation. Auch lange nach einem Know How Transfer stehen wir gerne beratend an Ihrer Seite.
