Optische Trigger
Für die leistungselektronische Messtechnik ist ein zuverlässiges Triggersignal unerlässlich. Batteriebetriebene Wandler von Licht auf ein elektrisches Signal bergen immer das Risiko einer nicht mehr funktionsfähigen Versorgung bis das Setup steht.
Unsere optischen Trigger versorgen sich aus der Schnittstelle des Oszillographen und sind so immer betriebsbereit. Die Bereitschaft wird signalisiert durch ein grünes Dauerlicht. Beim Empfang eines –auch sehr kurzen- Triggerimpulses wechselt die Farbe für eine Zeit, die vom menschlichen Auge gut erfasst wird.
Ein weiterer Einsatzzweck ist die Beobachtung der Signalintegrität bei Störfestigkeitsmessungen. Über die Lichtleitfaser wird kein unerwünschter Ableitpfad für Störströme gebildet. Es wurden sehr gute Ergebisse bei Burst Messungen erzielt.

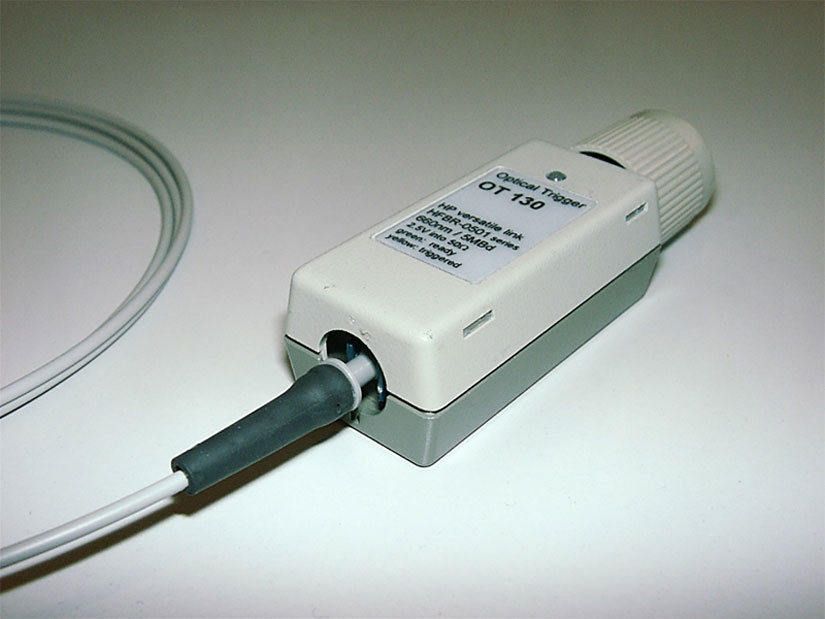

Optische Trigger – Tektronix® Interface
Der Optische Trigger ist ein 1-kanaliger, optischer Empfänger mit Tektronix® Interface.
Optical Trigger Tektronix® OT-130_TEK
Lieferumfang:
optical Trigger OT-130_TEK
Preis erfragen: angebot[at]ib-billmann[dot]de
Für weitere Information steht Ihnen hier zum Download zur Verfügung:

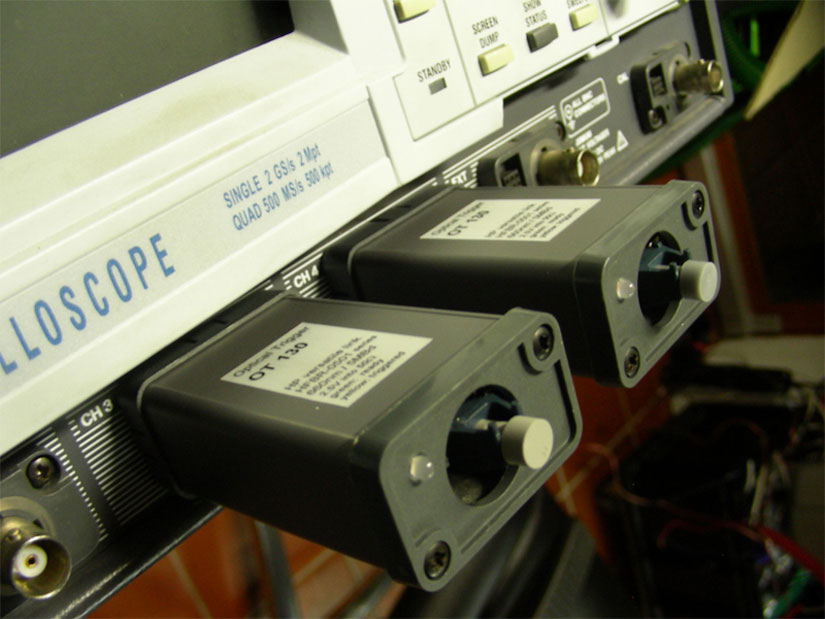

Optische Trigger – LeCroy® Interface
Der Optische Trigger ist ein 1-kanaliger, optischer Empfänger mit LeCroy® Interface.
Optical Trigger LeCroy® OT-130_LeC
Lieferumfang:
Optical Trigger OT-130_LeC
Preis erfragen: angebot[at]ib-billmann[dot]de
Für weitere Information steht Ihnen hier zum Download zur Verfügung:
Optischer LWL-BNC Empfänger
Die einfachste Möglichkeit aus einem Lichtsignal ein elektrisches Signal zu generieren. Das LWL Empfänger-Röhrchen passt auf BNC Buchsen. Ein Kabel zur 5Vdc Versorgung ist herausgeführt. Die Empfängereinheit ergänzt den Fehlereingang des PMG 02A, funktioniert aber an allen BNC Eingängen mit 5 V Signalpegel.
Optischer BNC Empfänger, 5MBaud / 10 Mbaud
Lieferumfang 5MBaud:
BNC-tube fiber optical receiver 5MBaud
Typ: BNC-HFBR2521-Receiver 5MB /5VDC
Lieferumfang 10MBaud:
BNC- tube fiber optical transmitter 10MBaud
Typ: BNC- HFBR2528-Receiver 10MB /5VDC
Preis erfragen: angebot[at]ib-billmann[dot]de
Optical Monitor Board
Das Optical Monitor Board ist ein 4-kanaliger, optisch transparenter Repeater. Es übersetzt digitale Lichtsignale in elektrische 5V-Logikpegel und koppelt zusätzlich auf LEDs und parallele Lichtwellen-Kanäle aus. Optische Basis bildet die Avago Versatile Link Familie. Es ist in zwei Datenraten erhältlich, 5MBaud und 10MBaud.
2x2-channel 5MBaud / 10MBaud optical monitor board
Ursprünglich gedacht zum Begutachten des Datenverkehrs an Halbbrücken Treibern, die auf Mittelspannungsebene betrieben werden, eignet es sich ebenso zum Wandeln von vier unabhängigen Lichtsignalen in elektrische oder in neue Lichtsignale.
Wird die Information optisch ausgekoppelt, dann bietet sich ein weiteres Optical Monitor Board als Empfänger auf Anwenderpotential an. Alternativ können optische Trigger die Rückwandlung übernehmen. Ein Power Good Kanal informiert über Betriebsbereitschaft.
Lieferumfang 5MBaud:
2x2-channel 5MBaud optical monitor board
Typ: L10004_5MB, montiert im Hutschienen Gehäuse und auf Hutschiene mit Magnethaltern
Lieferumfang 10MBaud:
2x2-channel 10MBaud optical monitor board
Typ: L10004_10MB, montiert im Hutschienen Gehäuse und auf Hutschiene mit Magnethaltern
Preis erfragen: angebot[at]ib-billmann[dot]de
Für weitere Information steht Ihnen hier zum Download zur Verfügung:
